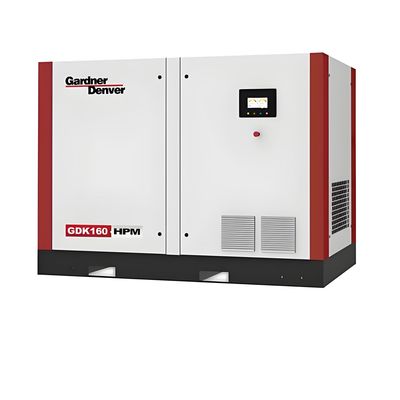

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak

1 adet
MOQ
Pazarlık edilebilir
fiyat
90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Egzoz basıncı: 7.0-12.5 bar
Hava akışı: 13-31.5m³/dk
Tip: Mikro Yağ Vidalı Hava Kompresörü
Nominal Güç: 90kw-160kw
Gürültü seviyesi: ≤80db (a)
Ağırlık: 1720-2935kg
Vurgulamak:

90-160kW vidalı hava kompresörü

,

yağlı hava kompresörü 7-12.5bar

,

endüstriyel hava kompresörü 13-31.5m³/dak

Temel bilgiler
Place of Origin: China
Marka adı: Aipu
Model Number: GDK 90-160kW
Ödeme & teslimat koşulları
Ambalaj bilgileri: Konteyner
Delivery Time: 10
Ödeme koşulları: TT
Yetenek temini: 100T/Y
Ürün Açıklaması

Ürün Açıklaması:

GDK90-160KW mikro yağlı vidalı hava kompresörü, kararlı hava kaynakları gerektiren endüstriler, imalat, inşaat ve diğer alanlar için özel olarak tasarlanmış, gelişmiş vida teknolojisini, yüksek verimli tasarımı ve düşük yakıt tüketimi özelliklerini bir araya getirir. Bu ürün serisi, yüksek güvenilirliği, enerji tasarrufu, çevre koruması ve düşük bakım maliyetleriyle bilinir ve orta ve yüksek voltajlı uygulama senaryoları için uygundur.

Temel Özellikler:

Verimli sabit frekanslı motor

Grandenford sabit frekanslı seri hava kompresörü, üç fazlı asenkron bir motor ve dişli doğrudan tahrik ile donatılmıştır ve motor, IEC60034-30 standardı lE3 enerji verimlilik seviyesine uygundur.
Ana motor, hava kompresörü uygulamasının ihtiyaçlarına göre özenle seçilmiştir. Hem tork hem de yük, özel gereksinimleri karşılayabilir
Motor verimliliğini ve güç katsayısını yük koşulları altında optimize etmek için tasarım standartları. Bu optimize edilmiş katsayı, diğer motorlara kıyasla yaklaşık %5'lik bir verimlilik avantajına sahiptir.

Motor çerçevesi

Motorun çerçevesi ve uç kapakları dökme demir ve alüminyum dökümlerden yapılmıştır. Bu, yataklar için daha güvenli bir destek sağlar, rotor ile mil arasındaki eşit boşluğu sağlar ve kullanılan bağlantı bileşenlerinin kalıcı olarak paralel ve flanş gibi olmasını sağlar.

Elektriksel tasarım

Tasarım hızı, tork ve çalışma parametrelerinin tümü, kompresörün yük gereksinimlerini karşılar. Motor verimliliği ve güç katsayısı, GDK serisi hava kompresörlerinin hava hacmi gereksinimlerini karşılayabilen ideal seviyeye ulaşmıştır.

Rulman

Tahrik ucundaki vakum egzoz yatağı ve egzoz ucundaki makaralı yatak, hava kompresörünün çalışması için güçlü destek sağlar. Bu büyük boyutlu yatakların ortalama kullanım süresi 135000 saattir, bu da NEMA standardının yaklaşık 8 katıdır. Bu iki tip yatak, yatak oluğundan akan soğutucu tarafından soğutulur, bu da yağlama işlemini basitleştirir.

Yalıtım malzemesi

GDK serisi yüksek verimli motor, F sınıfı yalıtım ve B sınıfı sıcaklık artışı kullanır. Sürekli yük koşulları altında, izin verilen maksimum ortam sıcaklığı 155 °C'ye ulaşabilir. Sıcaklık, bir motorun ömrü için çok önemlidir ve bu özel husus, GDK serisi motorları daha güvenilir hale getirir, daha uzun bir hizmet ömrüne sahip olmasını sağlar ve zorlu ortamlara daha iyi uyum sağlar.

Koruma sınıfı

GDK serisi yüksek verimli motor, tozu ve nemin motora girmesini etkili bir şekilde engelleyen, motorun zorlu ortamlarda bile normal çalışmasını sağlayan IP55 koruma seviyesine sahip kapalı bir motor kullanır.

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak 0





Ana ünite

Ana ünite, vidalı hava kompresörünün temel parçasıdır. Ana ünite tasarımının temel amacı, güvenilir kalite, istikrarlı performans ve yüksek çalışma verimliliği sağlamaktır; bu, yalnızca üretim sapmalarını azaltmakla kalmaz, aynı zamanda ana ünitenin hassas bir şekilde kurulmasını sağlar. Hava kompresöründeki diğer bazı bileşenler, ana ünitenin güvenilir çalışması için önemli destek ve kontrol sağlar. GDK90-160 serisi, ortalama enerji verimliliğinde %10'un üzerinde bir iyileşme sağlayan ve uzun süreli güvenilir çalışma elde eden, yeni tasarlanmış yüksek verimli bir ana ünite kullanır.

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak 1



  1. Yağlama noktalarının titiz düzenlemesi, yağlama yağını gerekli konuma etkili bir şekilde iletebilir, güvenilirliği artırabilir ve enerji tüketimini azaltabilir
  2. Gelişmiş dişli tasarımı, tahrik enerjisinin daha verimli ve güvenilir bir şekilde iletilmesini sağlar
  3. Entegre şanzıman, rüzgar direnci kaybını ve iletim sistemi uzunluğunu azaltabilir, performansı daha verimli ve bakımı daha kolay hale getirir
  4. Geliştirilmiş yatak düzenlemesi, direnci azaltmaya, enerji yönetimini iyileştirmeye ve böylece güvenilirliği ve performansı artırmaya yardımcı olur
  5. Bakım gerektirmeyen kapalı iletim sistemi, düzenli bakım gerektirmez ve toz ve nemin neden olduğu hasarlardan koruyabilir
  6. Optimize edilmiş vida rotor profilleri, enerji verimliliğini ve egzoz hacmini büyük ölçüde artırabilirken, aynı zamanda enerji maliyetlerini de azaltır
  7. Düşük sürtünmeli yatak düzenlemesi, enerji verimliliğini artırmaya yardımcı olur
  8. Optimize edilmiş dişli yağlaması, yağlama yağını ustaca dişli geçiş alanına enjekte ederek çalışma güvenilirliğini artırır ve enerji tüketimini azaltır
  9. Aerodinamik giriş ve çıkış kanalları basınç düşüşünü azaltır
  10. Optimize edilmiş yakıt enjeksiyon işlemi, sıkıştırma işlemi sırasında sıcaklığı düşürür ve verimliliği artırır



İletim modu

GDK kalıcı mıknatıslı frekans dönüşümlü seri ürünlerin motoru ve ana ünitesi, daha etkili, güvenilir ve sağlam bir tasarım olan koaksiyel doğrudan tahrik sistemini benimser. Koaksiyel iletim, kayışlar ve dişliler gibi ekipmanların mekanik kayıplarını azaltır. Koaksiyel bağlantı yöntemi daha yüksek iletim verimliliği sağlar. Aynı anda kalıcı koaksiyelliği koruyarak, makine tabanı tamamen kapatılır ve havadaki yabancı maddelerin girmesi engellenir ve sorunsuz güç iletimi sağlanır.



Verimli soğuk hava giriş sistemi

Giriş filtresi
Giriş filtresinin verimliliği %99,5 kadar yüksektir ve 3 mikrondan fazla bir hassasiyete sahiptir. Giriş filtresi ve giriş valfi doğrudan bağlanır, bu da değiştirmeyi daha kolay hale getirir; Solenoid valfi ile entegre edilmiş giriş valfi, boru hattı bağlantılarını azaltır, sızıntı noktalarını en aza indirir, giriş direncini azaltır, emme verimliliğini artırır ve sıkıştırma verimliliğini artırır.
Yüksek filtrasyon performansına sahip verimli nano kaplamalı hava filtresi, sıradan filtre malzemelerinin üç katından fazla olan 0,3um'yi hedeflemektedir.

Bağımsız soğuk hava giriş kanalı
GDK, daha düşük bir giriş sıcaklığına, daha büyük hava hacmine, daha düşük basınç düşüşüne sahip ve ana ünitenin verimliliğini büyük ölçüde artıran, yeni tasarlanmış bir bağımsız soğuk hava giriş kanalı tasarlamıştır.
Tüm makinenin egzoz sıcaklığını azaltın, boru hattının hizmet ömrünü uzatın ve soğutucunun performansını büyük ölçüde iyileştirin.

Soğutma sistemi

GDK serisi, yağ soğutucularının ve ara soğutucuların bağımsız bir düzenlemesini benimser. Geleneksel kaynaklı soğutucu düzenlemesiyle karşılaştırıldığında, soğutma yağı ve sıkıştırılmış havanın farklı genleşme katsayıları nedeniyle kaynak dikişinde termal gerilim konsantrasyonunun neden olduğu soğutucunun arızasını önler ve soğutucunun hizmet ömrünü uzatır. Soğutucuyu değiştirmek daha uygundur, müşterilerin kullanım ve bakım maliyetlerinden tasarruf sağlar.

  • Yağ soğutma ve arka soğutma için bağımsız hava kanalı tasarımı - geleneksel paralel tasarım modunu alt üst ederek, yağ soğutma ve arka soğutmayı iki tarafa ayrı ayrı monte ederek, termal gerilim ve termal genleşmenin etkisini temel olarak ortadan kaldırır
  • Yan montaj, üst montaja kıyasla daha yüksek satış sonrası bakım verimliliğine sahiptir
  • Hava kanalı tamamen bağımsızdır, çekirdek bileşenlerin istenen soğutma etkisini elde etmesini sağlarken fanın güç tüketimini azaltır
  • Arka hava kanalı aracılığıyla ünitenin iç bileşenlerinin senkronize soğutulması, yalnızca soğutmakla kalmaz, aynı zamanda tüm makine için ses yalıtımı ve gürültü azaltma sağlar
  • Geniş marjlı ara soğutucu,<10 º C CTD (hava soğutmalı ve su soğutmalı), nispeten zorlu ortamlara uyum sağlayabilir, tüm makinenin 46 º C ortam sıcaklığında normal çalışmasını sağlar

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak 2



 CSoğutma fanı

  • Değişken hızlı kontrol

Fan, frekans dönüşüm gücünü azaltmak için bir yıldız delta kontrol mantığı kullanır. Ünitenin enerji verimliliğini artırarak ve soğutma performansını sağlayarak kontrol için üç fan birbirine bağlanır

  • Eğimli montaj

Yağ soğutmalı fan, soğutma hava akışını sağlarken ünite alanından büyük ölçüde tasarruf sağlayan, soğutucunun üzerine çapraz olarak monte edilmiştir; Eğim açısı, daha iyi soğutma etkisi sağlamak için titiz FEA simülasyonundan geçmiştir

  • Çekme tipi bakım

Soğutma fanı, bakım için alt kayar ray boyunca kaydırılabilir, bu da tek bir kişi tarafından kolayca çalıştırılabilir, fan satış sonrası servis verimliliğini büyük ölçüde artırır

  • Emme soğutma fanı

Soğutucunun yüzeyindeki emme sıcaklığını azaltın, havayı soğutucunun yüzeyine eşit olarak dağıtın ve soğutma ve ısı transfer verimliliğini artırın; Üflemeli soğutma yöntemlerine kıyasla, emme soğutma ölü noktalara sahip değildir ve daha iyi bir soğutma etkisine sahiptir

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak 3



Boru sistemi

  • Kilit alanlardaki tüm bağlantı bileşenleri flor kauçuk O-ring uç yüzeyleri ile kapatılmıştır
  • Sızıntı olasılığı neredeyse tamamen ortadan kaldırılır ve bağlantı sonsuz kez tekrarlanabilir
  • Tipik sızdırmaz bağlantılar için gerekli olan eksenel boşluğu ortadan kaldırmak
  • kimyasal direnç

O-ring contası, Amerikan Otomobil Üreticileri Birliği standartlarına göre yağ sızıntısını önleyen daha etkili bir sızdırmazlık yapısıdır. Tipik dişli bağlantı contalarına kıyasla, bu gelişmiş sızdırmazlık yöntemi eksenel boşluğu ortadan kaldırır, kurulumu kolaydır ve bağlantı parçaları sıkı sabitleme nedeniyle deforme olmaz, sızıntı önleme seviyesini temelden iyileştirir.
Tüm makine aynı flanş tasarımını benimser - savunmasız parçaları azaltır ve bakımı kolaylaştırır.
Yüksek sıcaklığa dayanıklı ünite bileşenleri - giriş solenoid valfleri, boru hatları, elektronik bileşenler vb. dahil olmak üzere, hepsi 100 º C'nin üzerinde yüksek sıcaklık dayanım standardını karşılar.

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak 4

Yağ ve gaz ayırma sistemi

Yağ ayırma çekirdeği, çok katmanlı ve iki aşamalı takviyeli özel fiber malzemelerden yapılmış, özel olarak tasarlanmış katlama + sarma tipi yağ ayırma çekirdeğini benimser. Geniş bir ayırma alanına, yavaş akış hızına, mükemmel ayırma etkisine, uzun hizmet ömrüne ve 0,5 mikron hassasiyete sahiptir ve ünitenin egzoz yağ içeriğinin 3 ppm'den az olmasını sağlar.
İkincil dönüş borularının ayrı bakımına gerek kalmadan, ünite yüksekliğini azaltan ve satış sonrası servis verimliliğini artıran, ikincil dönüş boruları için yenilikçi entegre yağ ayırma çekirdek tasarımı.

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak 5

Hava kompresörü IoT platformu iConn

iConn hava kompresörü IoT platformu, müşterilere sıkıştırılmış hava sistemlerinin gerçek zamanlı veri yönetimini gönül rahatlığıyla sağlamayı amaçlar ve böylece ünite kararlılıklarını en üst düzeye çıkarır. Aynı zamanda, büyük verilerin içgörüleri ve analizi ile Grundfos ve müşterilerin hizmetleri sürekli olarak optimize etmelerine ve üretim verimliliğini artırmalarına yardımcı olur.

Nesnelerin İnterneti platformunun bileşenleri şunları içerir:

  • Donanım - Yeni makineler için, fabrikada standart olarak gömülü bir veri kutusuna sahip bir denetleyici sağlanabilir; Satış sonrası pazardaki mevcut üniteler için, ünite denetleyici bilgilerini bağlamak ve okumak için kenar cihazları kurulabilir
  • İletişim - Denetleyicilerden ve kenar cihazlardan buluta 4G ağı üzerinden veri aktarın
  • Yazılım - hem web sürümlerini hem de uygulamaları içeren, hem Grundfos'un dahili yönetim platformunu hem de son kullanıcılar tarafından kullanılan istemci platformunu içerir
  • Teknik Destek Ekibi

Chinandenfu IoT Platformu iConn İşlevi

  • Ünite çalışma parametre raporu ve raporlama işlevi
  • Ünite çalışma durumunun, arıza alarmlarının ve olay bildirimlerinin gerçek zamanlı veri tabanlı izlenmesi
  • Tahmine dayalı analize dayalı sorun teşhisi enerji tüketimi ve güvenilirlik teşhis analizi

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak 6

 Uygulama alanı



  • İmalat endüstrisi: otomobiller, mekanik işleme, enjeksiyon kalıplama, püskürtme vb.
  • Gıda ve İlaç: Paketleme, Doldurma, Pnömatik Taşıma (işlem sonrası gereklidir)
  • Elektronik endüstrisi: SMT yüzeye montaj, hassas alet imalatı
  • Diğer: Madencilik, inşaat, tekstil vb.




Ürün fonksiyonları ve özellikleri

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak 7





Paketleme ve Nakliye:

Ürün Ambalajı:
Mikro yağlı vidalı hava kompresörü, dış yüzeyinde ürün resmi ve teknik özelliklerin basılı olduğu sağlam bir karton kutu içinde gelir. İçeride, ürün nakliye sırasında herhangi bir hasarı önlemek için köpük ekler ile güvenli bir şekilde paketlenmiştir.
Nakliye:
Standart nakliye süremiz 3-5 iş günüdür. Hızlandırılmış nakliye için lütfen müşteri hizmetleri ekibimizle iletişime geçin. UPS, FedEx ve USPS gibi güvenilir taşıyıcılar aracılığıyla gönderim yapıyoruz ve kolaylık sağlamak için bir takip numarası sağlıyoruz.



SSS:

S: Bu ürünün marka adı nedir?
C: Bu ürünün marka adı Aipu'dur.
S: Bu ürünün model numarası nedir?
C: Bu ürünün model numarası Mikro yağlı vidalı hava kompresörüdür.
S: Bu ürün nerede üretilmektedir?
C: Bu ürün Çin'de üretilmektedir.
S: Bu ürünün herhangi bir sertifikası var mı?
C: Evet, bu ürün ce.ul tarafından sertifikalandırılmıştır.
S: Bu ürün için minimum sipariş miktarı nedir?
C: Bu ürün için minimum sipariş miktarı 1 adettir.
S: Bu ürünün fiyatı pazarlık edilebilir mi?
C: Evet, bu ürünün fiyatı pazarlık edilebilir.
S: Bu ürünün ambalaj detayları nedir?
C: Bu ürünün ambalaj detayları konteynerdir.
S: Bu ürünün teslim süresi ne kadardır?
C: Bu ürünün teslim süresi 10 gündür.
S: Bu ürünün ödeme koşulları nelerdir?
C: Bu ürünün ödeme koşulları tt'dir.
S: Bu ürünün tedarik yeteneği nedir?
C: Bu ürünün tedarik yeteneği 10000t/y'dir.
