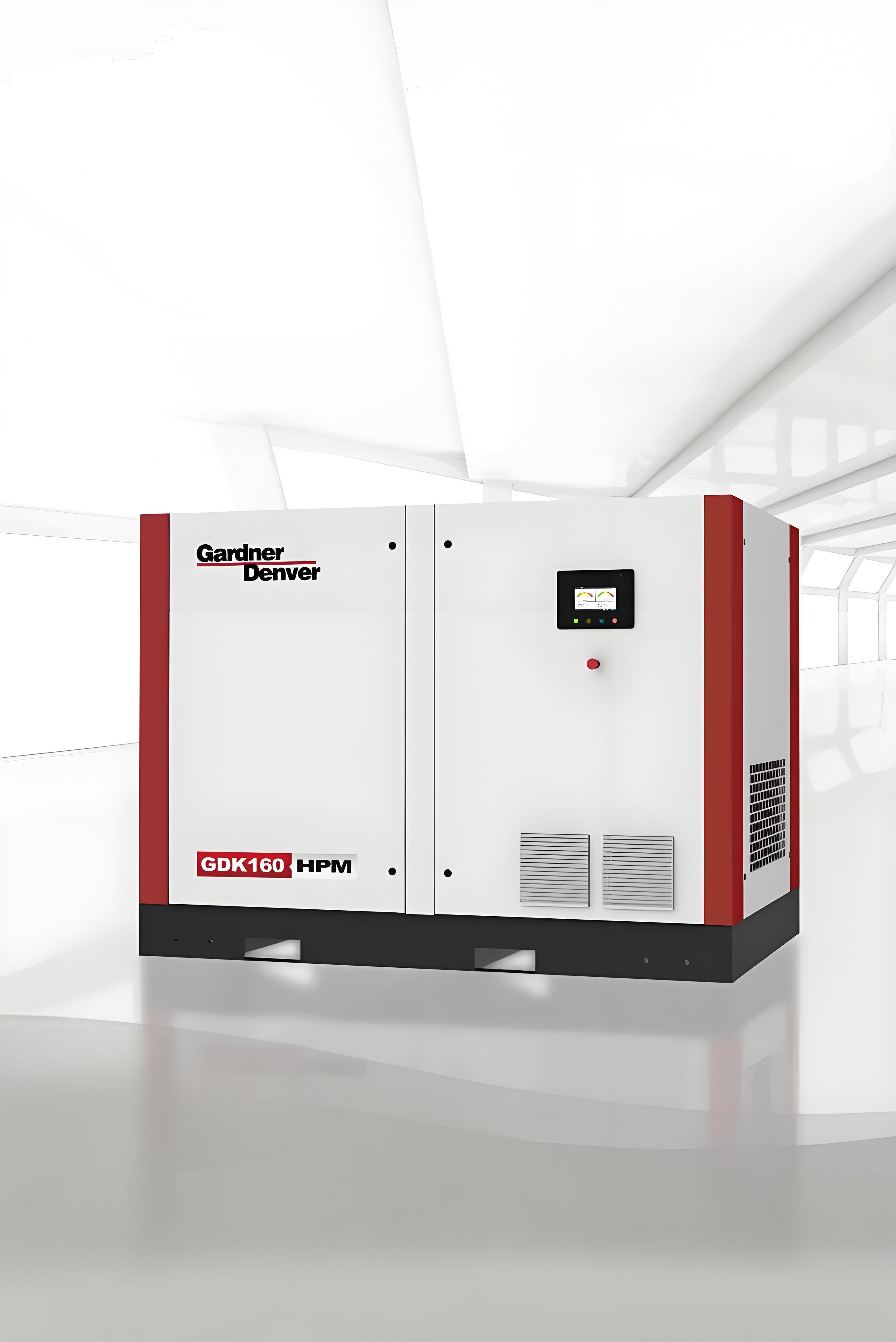

90-160kW Değişken Frekanslı Vidalı Hava Kompresörü 7-12.5bar

Ürün Tanımı:

GDK90-160KW mikro yağ vida hava kompresörü, endüstriler için özel olarak tasarlanmış yüksek verimlilik tasarımı ve düşük yakıt tüketimi özellikleriyle birleştirilen gelişmiş vida teknolojisini benimser.ÜretimBu ürün serisi yüksek güvenilirlik, enerji tasarrufu, çevre koruması ve düşük bakım maliyetleri ile bilinir.ve orta ve yüksek voltajlı uygulama senaryoları için uygundur.

Temel Özellikler:

Kalıcı mıknatıs değişken frekanslı motor

Grundendfos kalıcı mıknatıs frekans dönüştürme serisi hava kompresörü, kalıcı mıknatıs sinkroniz motor sürücüsü ile donatılmıştır.kalıcı mıknatıs motorları, özellikle nadir toprak kalıcı mıknatıs motorları, basit bir yapıya ve güvenilir çalışmaya sahiptir; Küçük boyut ve hafif ağırlık; Düşük kayıp ve yüksek verimlilik;Motor esnek ve çeşitli şekiller ve boyutlar gibi önemli avantajlara sahiptirBu nedenle, uygulama alanı son derece geniştir ve neredeyse havacılık, ulusal savunma, endüstriyel ve tarımsal üretim ve günlük yaşam gibi çeşitli alanları kapsar.

• IE5 enerji verimliliği, süper verimli ve güvenilir motor
• Koruma seviyesi IP66
• Büyük boyutlu rulmanlar kullanım ömrünü sağlar

Sıradan frekans motorlu hava kompresörleriyle karşılaştırıldığında, kalıcı mıknatıs sinkroniz motor sürücüsü aşağıdaki avantajlara sahiptir:

1Motor performansı avantajları

İbrit kalıcı mıknatıs motorlarının önemli bir özelliği, yerinde değiştirilebilen çıkarılabilir statör sargılarıdır.küçük boyutu ve yüksek güç özellikleri (geleneksel değişken frekanslı motorların hacminin sadece% 33'ü), Magnetik akış geleneksel değişken frekanslı motorların üç katı iken) doğrudan bağlanmasına ve ana rotorun erkek rotoru tarafından çalıştırılmasına izin verir.benzersiz düzeni motorda aşınmış parçaların ve motor rulmanlarının kullanımını ortadan kaldırır, rotor uyarı sistemindeki kayıpları ortadan kaldırır ve verimliliği %5-10 arttırır.

2Geniş frekans modülasyon aralığı

Rotor elektrik heyecanı gerektirmez ve motorun düşük hız performansları iyidir. Gelişmiş pozisyon serbest vektör kontrol teknolojisi benimsenir,ve motorun frekans dönüşüm aralığı % 25 - % 150 'e ulaşabilir., asinkron frekans dönüşümü sadece %50 - %100'e ulaşabilir.Kalıcı mıknatıs motorları ile çalışan kompresörler, daha düşük hıza sahip ve yüksüz enerji tasarrufu sağlayabilir..

3Sınırsız start/stop.

Hibrit kalıcı mıknatıs motorları, gaz gereksinimlerini karşılamak için sonsuza kadar çalıştırma / durdurma yeteneğine sahiptir ve geleneksel motorlar gibi motora zarar vermez.Birimin gaz tüketimi en düşük noktasına düştüğündeBu, geleneksel hava kompresörlerinin boşaltılmasıyla kaynaklanan enerji israfını azaltır.

4.Düşük gürültü

Mantıklı yuva direği koordinasyonu, manyetik alan tasarımı, daha geniş çalışma frekansı ve daha düşük çalışma gürültüsü.

5Motor hava boşluğunun artması.

Motorun artan hava boşluğu, HPM motorlarının daha sert ortamlarda normal çalışmasını sağlayabilir ve kapatma sorununu ortadan kaldırabilir.

6Kompakt yapı, küçük hacim ve hafif ağırlık

Kalıcı mıknatıs rotorları küçük bir hacim ve yüksek güç yoğunluğuna sahiptir.

Yavaşça başla.

• En yüksek başlangıç akımı yok
• İndirim sırasında enerji tüketimini tamamen ortadan kaldırmak ve elektrikli bileşenler üzerindeki yükü azaltmak
• Değişken frekanslı başlangıç akımı, elektrik şebekesine herhangi bir etkisi olmadan, nominal akımın sadece yaklaşık 1,5 katıdır.

Sabit çıkış basıncı

• Değişken frekans kontrolü basınç bandını 0,1 bar içinde tutar
• Nakil için basınçlı hava basıncı istikrarlıdır - büyük hava depolama tanklarının yapılandırılmasına gerek yoktur
• Basınç gerekli değeri aşmayacak ve enerji israf edilmeyecek

Başlatma etkisi yok

• Motorun düşük başlangıç tork, mekanik bileşenlere hiçbir etki, rulmanların daha uzun çalışma ömrü vb.
• Sadece gerçek ihtiyaçlara göre gerekli tork aktarın, fazla enerji israf etmeden

Ev sahibi

Ev sahibi, vida hava kompresörünün temel parçasıdır. Ev sahibi tasarımının orijinal amacı güvenilir kalite, istikrarlı performans ve yüksek çalışma verimliliğini sağlamak,Sadece üretim sapmalarını azaltmakla kalmayıp aynı zamanda ev sahibinin kesin bir şekilde kurulmasını sağlarGDK90-160 serisi, yeni tasarlanmış yüksek verimli bir makineyi benimsiyor.% 10'dan fazla ortalama enerji verimliliği iyileştirme, ve uzun süreli güvenilir işleyişi elde eder.

1. Yağlama noktalarının titiz bir şekilde düzenlenmesi, yağlama yağını gerekli yere etkili bir şekilde ulaştırır, güvenilirliği artırır ve enerji tüketimini azaltır
2. Gelişmiş vites tasarımı, sürüş enerjisinin daha verimli ve güvenilir bir şekilde aktarılmasını sağlar
3. Entegre vites kutusu, rüzgar direnci kaybını ve aktarım sisteminin uzunluğunu azaltabilir, performansı daha verimli ve bakımını daha uygun hale getirebilir
4. Geliştirilmiş rulman düzeni direnci azaltmaya, enerji yönetimini geliştirmeye ve böylece güvenilirliği ve performansı artırmaya yardımcı olur
5. Bakımsız mühürlü nakliye sistemi düzenli bakım gerektirmez ve toz ve nemden kaynaklanan hasarlardan koruyabilir
6. Optimize edilmiş vida rotor profilleri enerji verimliliğini ve egzoz hacmini büyük ölçüde artırabilirken aynı zamanda enerji maliyetlerini de azaltabilir
7. Düşük sürtünme taşıma düzenlemesi enerji verimliliğini artırmaya yardımcı olur
8. Optimize edilmiş dişli yağlama, işgücü güvenilirliğini arttırır ve dişli ağlama alanına makul bir şekilde yağlayıcı yağ enjekte ederek enerji tüketimini azaltır
9. Hızlandırılmış giriş ve çıkış kanalları basınç düşüşünü azaltır
10. Optimize edilmiş yakıt enjeksiyon süreci, basınç süreci sırasında sıcaklığı düşürür ve verimliliği artırır

İletişim modu

GDK kalıcı mıknatıs frekans dönüştürme serisi ürünlerinin motoru ve sunucusu, daha etkili, güvenilir ve sağlam bir tasarım olan koaksiyel doğrudan tahrik sistemini benimser.Koaksiyel aktarım, kemer ve dişli gibi ekipmanların mekanik kayıplarını azaltırKoaksiyel bağlantı yöntemi, aynı zamanda kalıcı koaksiallığı korurken, daha yüksek iletim verimliliğine yol açar.Makine tabanı, havadaki kirlilikleri önlemek ve düzgün güç aktarımını sağlamak için tamamen mühürlüdür..

Etkili soğuk hava alım sistemi

Alım filtresi
Alım filtresinin verimliliği %99,5'e kadar yüksektir ve 3 mikronun üzerinde bir doğruluğa sahiptir. Alım filtresi ve alım valfi doğrudan bağlantılıdır, bu da değiştirmeyi daha uygun hale getirir.Solenoid valfi ile entegre alım valfi boru hattı bağlantılarını azaltır, sızıntı noktalarını en aza indirir, alım direncini azaltır, emme verimliliğini arttırır ve sıkıştırma verimliliğini artırır.
Yüksek filtreleme performansına sahip verimli nano kaplı hava filtresi, 0.3um'u hedefliyor, bu da sıradan filtre malzemelerinin üç katından fazla.

Bağımsız soğuk hava giriş kanalı
GDK, daha düşük bir alım sıcaklığına, daha büyük bir hava hacmine, daha düşük basınç düşüşüne sahip ve ev sahibinin verimliliğini büyük ölçüde artıran bağımsız bir soğuk hava alım kanalı tasarladı.
Tüm makinenin egzoz sıcaklığını düşürmek, boru hattının kullanım ömrünü uzatmak ve soğutucunun performansını büyük ölçüde iyileştirmek.

Soğutma sistemi

GDK serisi, geleneksel kaynaklı soğutucu düzenine kıyasla, bağımsız bir yağ soğutucu ve sonrası soğutucu düzenini benimser.Soğutma yağı ve basınçlı havanın farklı genişleme katsayısı nedeniyle kaynak dikişindeki termal stres konsantrasyonundan kaynaklanan soğutucunun arızalanmasını önler., soğutucunun kullanım ömrünü uzatır. soğutucuyu değiştirmek, müşterilerin kullanım ve bakım maliyetlerini tasarruf ederek daha uygundur.

• Yağ soğutması ve arka soğutma için bağımsız hava borusu tasarımı - geleneksel paralel tasarım modunu altüst ederek, iki tarafa ayrı ayrı yağ soğutma ve arka soğutma kurulması,Termal stresin ve termal genişlemenin etkisini temelden ortadan kaldırmak
• Yan kurulum, üst kurulumla karşılaştırıldığında, satış sonrası bakım verimliliğine sahiptir
• Hava borusu tamamen bağımsızdır, fanın güç tüketimini azaltırken çekirdek bileşenlerin istenen soğutma etkisine ulaşabileceğini sağlar
• Arka hava borusu aracılığıyla ünitenin iç bileşenlerinin senkronize soğutması sadece soğutmakla kalmaz aynı zamanda tüm makine için ses yalıtımı ve gürültü azaltımı sağlar
• Büyük marjlı soğutucu, <10o C CTD (hava soğutmalı ve su soğutmalı), nispeten sert ortamlara adapte olabilir ve tüm makinenin 46o C çevre sıcaklığında normal çalışmasını sağlar

CÖlü fan

• Değişken hız kontrolü

Fan, frekans dönüştürme gücünü azaltmak için yıldız delta kontrol mantığını benimser.

• Eğlenmiş tesis

Yağla soğutulmuş fan, soğutucunun üzerinde çapraz olarak monte edilir ve bu da birim alanını büyük ölçüde tasarruf ederken soğutma hava akışını sağlar.Daha iyi soğutma etkisini sağlamak için eğme açısı sıkı FEA simülasyonu geçirmiştir

• Çekim tipi bakımı

Soğutma fanı bakım için alt kaydırma rayı boyunca kaydırılabilir, bu da bir kişi tarafından kolayca çalıştırılabilir, fan satış sonrası hizmet verimliliğini büyük ölçüde artırır

• Emme soğutma fanı

Soğutucunun yüzeyinde emme sıcaklığını azaltmak, soğutucunun yüzeyinde havanın eşit şekilde dağıtılması ve soğutma ve ısı aktarımı verimliliğini artırmak;Büzme soğutma yöntemleriyle karşılaştırıldığında, emme soğutması ölü köşeler ve daha iyi soğutma etkisi yoktur

Boru sistemi

• Ana bölgedeki tüm bağlantı bileşenleri flüor kauçuk O halka uç yüzleri ile mühürlenmiştir
• Sızıntı olasılığı neredeyse tamamen ortadan kaldırılır ve bağlantı sonsuza kadar tekrarlanabilir
• Tipik mühürlenmiş bağlantılar için gerekli olan eksen boşluğunu ortadan kaldırmak
• Kimyasal direnci

O-ring mühürleme, Amerikan Otomotiv Üreticileri Derneği standartlarına göre yağ sızıntısını önleyen daha etkili bir mühürleme yapısıdır.Tipik iğneli bağlantı mühürleriyle karşılaştırıldığında, bu gelişmiş mühürleme yöntemi eksenel boşluğu ortadan kaldırır, kurulumu kolaydır ve bağlayıcı parçalar sıkı sabitleme nedeniyle deforme olmaz, sızıntı önleme seviyesini temel olarak iyileştirir.
Tüm makine aynı flens tasarımını benimsiyor - hassas parçaları azaltıyor ve bakımı kolaylaştırıyor.
Yüksek sıcaklığa dirençli ünite bileşenleri - alım solenoid valfleri, boru hatları, elektronik bileşenler vb. dahil olmak üzere - hepsi 100 ° C'den fazla yüksek sıcaklığa dirençli standartı karşılar.

Petrol ve gaz ayırma sistemi

Yağ ayırma çekirdeği, çok katmanlı ve iki aşamalı güçlendirilmiş özel lif malzemelerinden yapılmış özel olarak tasarlanmış katlama + sarma tipi bir yağ ayırma çekirdeğini benimser.yavaş akış hızı, mükemmel ayırma etkisi, uzun kullanım ömrü ve 0,5 mikron doğruluğu, ünitenin egzoz yağı içeriğinin 3ppm'den az olmasını sağlar.
İkincil geri dönüş boruları için yenilikçi entegre yağ ayırma çekirdeği tasarımı, ikincil geri dönüş borularının ayrı bakım gereksinimini ortadan kaldırır, birim yüksekliğini azaltır,ve satış sonrası hizmet verimliliğini artırmak.

Hava kompresörü IoT platformu iConn

iConn hava kompresörü IoT platformu, müşterilere basınçlı hava sistemlerinin gerçek zamanlı veri yönetimini rahatlıkla sunmayı ve böylece ünitelerinin istikrarını en üst düzeye çıkarmayı amaçlamaktadır.Büyük veri anlayışı ve analizi ile, Grundfos ve müşterilerin hizmetleri sürekli olarak optimize etmelerine ve üretim verimliliğini artırmalarına yardımcı olur.

Nesnelerin İnterneti platformunun bileşenleri şunlardır:

• Donanım - Yeni makineler için, fabrikada gömülü bir veri kutusu ile bir denetleyici standart olarak sağlanabilir.Kenar cihazlar bağlanmak ve birim denetleyici bilgilerini okumak için kurulabilir
• İletişim - Denetleyici ve kenar cihazlardan veri aktarımı 4G ağı üzerinden bulut
• Yazılım - Grundfos'un iç yönetim platformu ve son kullanıcılar tarafından kullanılan müşteri platformu da dahil olmak üzere, hem web sürümleri hem de uygulamalar dahil olmak üzere
• Teknik Destek Ekibi

Chinandenfu IoT Platformu iConn Fonksiyonu

• Birim işletim parametresi raporu ve raporlama fonksiyonu
• Birim çalışma durumunun, arıza alarmlarının ve olay bildirimlerinin gerçek zamanlı veri tabanlı izlenmesi
• Enerji tüketimi ve güvenilirlik teşhisi öngörüsel analize dayalı problem teşhisinin analizi

Uygulama alanı

• Üretim endüstrisi: otomobiller, mekanik işleme, enjeksiyon kalıplama, püskürtme vb.
• Gıda ve İlaç: Paketleme, Doldurma, Pnömatik Taşıma (sonrasında işleme gereklidir)
• Elektronik endüstrisi: SMT yüzey montajı, hassas alet üretimi
• Diğerleri: Madencilik, inşaat, tekstil vb.

Ürün fonksiyonları ve özellikleri

Ambalaj ve Nakliye:

Ürün ambalajı:
Mikro yağ vida hava kompresörü dışarıda ürün resmi ve özellikleri basılı sağlam bir karton kutuda gelir.Ürün, nakliye sırasında herhangi bir hasarı önlemek için köpük içerikleri ile güvenli bir şekilde paketlenmiştir..
Nakliye:
Standart nakliye süremiz 3-5 iş günüdür. Hızlı nakliye için lütfen müşteri hizmetleri ekibimizle iletişime geçin. UPS, FedEx,ve USPS ve kolaylık için bir izleme numarası sağlayın.

Sıkça sorulan sorular:

S: Bu ürünün marka adı nedir?
Cevap: Bu ürünün marka adı Aipu.
S: Bu ürünün model numarası nedir?
Cevap: Bu ürünün model numarası Mikro yağ vida hava kompresörüdür.
S: Bu ürün nerede üretiliyor?
Cevap: Bu ürün Çin'de yapılmıştır.
S: Bu ürünün herhangi bir sertifikası var mı?
C: Evet, bu ürün CEUL tarafından sertifikalandırılmıştır.
S: Bu ürün için en az sipariş miktarı nedir?
A: Bu ürün için en az sipariş miktarı 1pc'dir.
S: Bu ürünün fiyatı pazarlık edilebilir mi?
C: Evet, bu ürünün fiyatı müzakere edilebilir.
S: Bu ürün için ambalaj ayrıntıları nedir?
A: Bu ürün için ambalaj ayrıntıları konteyner.
S: Bu ürün için teslimat süresi ne kadar?
Cevap: Bu ürün için teslimat süresi 10 gündür.
S: Bu ürün için ödeme şartları nelerdir?
A: Bu ürün için ödeme şartları tt'dir.
S: Bu ürünün tedarik yeteneği nedir?
A: Bu ürünün tedarik kapasitesi 10000 t/y'dir.
