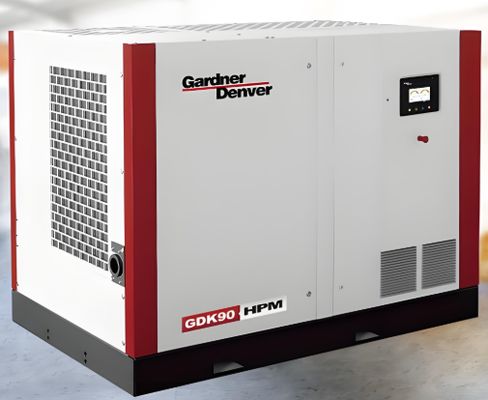

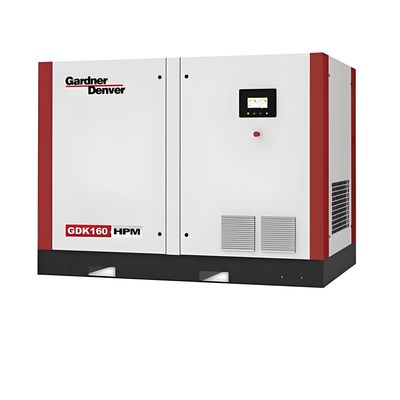

90-160kW Mikro Yağlı Vidalı Hava Kompresörü 7-12.5bar 13-31.5m³/dak

Ürün Açıklaması:

GDK90-160KW mikro yağlı vidalı hava kompresörü, kararlı hava kaynakları gerektiren endüstriler, imalat, inşaat ve diğer alanlar için özel olarak tasarlanmış, yüksek verimli tasarım ve düşük yakıt tüketimi özellikleriyle birleştirilmiş gelişmiş vida teknolojisini benimser. Bu ürün serisi, yüksek güvenilirlik, enerji tasarrufu, çevre koruma ve düşük bakım maliyetleriyle bilinir ve orta ve yüksek voltaj uygulamaları için uygundur.

Temel Özellikler:

Daimi mıknatıslı değişken frekanslı motor

Grundendfos daimi mıknatıslı frekans konversiyon serisi hava kompresörü, daimi mıknatıslı senkron motor tahriki ile donatılmıştır. Geleneksel elektrik uyarımlı motorlara kıyasla, daimi mıknatıslı motorlar, özellikle nadir toprak daimi mıknatıslı motorlar, basit bir yapıya ve güvenilir çalışmaya sahiptir; Küçük boyut ve hafiflik; Düşük kayıp ve yüksek verimlilik; Motor, esnek ve çeşitli şekil ve boyutlar gibi önemli avantajlara sahiptir. Bu nedenle, uygulama alanı son derece geniştir ve havacılık, savunma, endüstriyel ve tarımsal üretim ve günlük yaşam gibi çeşitli alanları kapsar.

• IE5 enerji verimliliği, süper verimli ve güvenilir motor
• IP66 koruma seviyesi
• Uzun ömür sağlamak için büyük boy yataklar

Sıradan frekans motorlu hava kompresörlerine kıyasla, daimi mıknatıslı senkron motor tahrikinin aşağıdaki avantajları vardır:

1.Motor performans avantajları

Hibrit daimi mıknatıslı motorların önemli bir özelliği, sahada değiştirilebilen ayrılabilir stator sargısıdır. İkincisi, küçük boyutu ve yüksek güç özellikleri (geleneksel değişken frekanslı motorların hacminin sadece %33'ü, manyetik akı ise geleneksel değişken frekanslı motorların üç katıdır) doğrudan bağlanmasını ve ana rotor tarafından tahrik edilmesini sağlar. Son olarak, benzersiz düzeni, motordaki aşınmış parçaların ve motor yataklarının kullanımını ortadan kaldırır, rotor uyarma sistemindeki kayıpları ortadan kaldırır ve verimliliği %5-10 artırır.

2.Geniş frekans modülasyon aralığı

Rotor elektrik uyarımı gerektirmez ve motorun düşük hızlı performansı iyidir. Gelişmiş pozisyonsuz vektör kontrol teknolojisi benimsenmiştir ve motorun frekans konversiyon aralığı %25 - %150'ye ulaşabilirken, asenkron frekans konversiyonu yalnızca %50 - %100'e ulaşabilir. Bu nedenle, daimi mıknatıslı motorlarla tahrik edilen kompresörler, daha düşük hızda yüksüz çalışma sağlayabilir ve yüksüz enerji tasarrufu sağlayabilir.

3.Sınırsız başlatma/durdurma

Hibrit daimi mıknatıslı motorlar, gaz gereksinimlerini karşılamak için sonsuz başlatma/durdurma yeteneğine sahiptir ve geleneksel motorlar gibi motora zarar vermez. Ünitenin gaz tüketimi en düşük noktasına düştüğünde, kapanacak ve geleneksel hava kompresörlerinin boşaltılmasından kaynaklanan enerji israfını önleyecektir.

4.Düşük gürültü

Makul yuva kutup koordinasyonu, manyetik alan tasarımı, daha geniş çalışma frekansı ve daha düşük çalışma gürültüsü.

5.Motor hava boşluğunda artış

Motorun artırılmış hava boşluğu, HPM motorlarının daha zorlu ortamlarda normal çalışmasını sağlayarak, kapanma sorununu ortadan kaldırır.

6.Kompakt yapı, küçük hacim ve hafiflik

Daimi mıknatıslı rotorlar küçük bir hacme ve yüksek güç yoğunluğuna sahiptir.

Sorunsuz başlatma

• Tepe başlatma akımı yok
• Boşaltma sırasında enerji tüketimini tamamen ortadan kaldırır ve elektrik bileşenleri üzerindeki yükü azaltır
• Değişken frekanslı başlatma akımı, nominal akımın sadece yaklaşık 1,5 katıdır, güç ızgarası üzerinde hiçbir etkisi yoktur

Kararlı çıkış basıncı

• Değişken frekans kontrolü, basınç bandını 0,1 bar içinde tutar
• İletim için sıkıştırılmış hava basıncı kararlıdır - büyük hava depolama tankları yapılandırmaya gerek yok
• Basınç gerekli değeri aşmayacak ve enerji israf edilmeyecektir

Başlangıç etkisi yok

• Motorun düşük başlangıç torku, mekanik bileşenler üzerinde etkisi yok, yatakların daha uzun çalışma ömrü vb.
• Sadece gerçek ihtiyaçlara göre gerekli torku iletin, fazla enerjiyi boşa harcamadan

Ana

Ana, vidalı hava kompresörünün temel parçasıdır. Ananın tasarımının temel amacı, güvenilir kalite, istikrarlı performans ve yüksek çalışma verimliliği sağlamaktır, bu da sadece üretim sapmalarını azaltmakla kalmaz, aynı zamanda ananın hassas bir şekilde kurulmasını sağlar. Ve hava kompresöründeki diğer bazı bileşenler, ananın güvenilir çalışması için önemli destek ve kontrol sağlar. GDK90-160 serisi, ortalama enerji verimliliğinde %10'un üzerinde bir iyileşme sağlayan ve uzun süreli güvenilir çalışma sağlayan, yeni tasarlanmış yüksek verimli bir ana kullanır.

1. Yağlama noktalarının titiz düzenlemesi, yağlama yağını gerekli konuma etkili bir şekilde iletebilir, güvenilirliği artırabilir ve enerji tüketimini azaltabilir
2. Gelişmiş dişli tasarımı, tahrik enerjisinin daha verimli ve güvenilir bir şekilde iletilmesini sağlar
3. Entegre şanzıman, rüzgar direnci kaybını ve iletim sistemi uzunluğunu azaltabilir, performansı daha verimli ve bakımı daha kolay hale getirir
4. Geliştirilmiş yatak düzenlemesi, direnci azaltmaya, enerji yönetimini iyileştirmeye ve böylece güvenilirliği ve performansı artırmaya yardımcı olur
5. Bakım gerektirmeyen kapalı iletim sistemi, düzenli bakım gerektirmez ve toz ve nemin neden olduğu hasarlardan koruyabilir
6. Optimize edilmiş vida rotor profilleri, enerji verimliliğini ve egzoz hacmini büyük ölçüde artırabilirken, aynı zamanda enerji maliyetlerini de düşürebilir
7. Düşük sürtünmeli yatak düzenlemesi, enerji verimliliğini artırmaya yardımcı olur
8. Optimize edilmiş dişli yağlaması, yağlama yağını ustaca dişli geçiş alanına enjekte ederek çalışma güvenilirliğini artırır ve enerji tüketimini azaltır
9. Akıcı giriş ve çıkış kanalları, basınç düşüşünü azaltır
10. Optimize edilmiş yakıt enjeksiyon işlemi, sıkıştırma işlemi sırasında sıcaklığı düşürür ve verimliliği artırır

İletim modu

GDK daimi mıknatıslı frekans konversiyon serisi ürünlerin motoru ve anası, daha etkili, güvenilir ve sağlam bir tasarım olan koaksiyel doğrudan tahrik sistemini benimser. Koaksiyel iletim, kayışlar ve dişliler gibi ekipmanların mekanik kayıplarını azaltır. Koaksiyel bağlantı yöntemi daha yüksek iletim verimliliği sağlar. Aynı anda daimi koaksiyelliği koruyarak, makine tabanı tamamen kapatılır ve havadaki yabancı maddelerin girmesi engellenir ve sorunsuz güç iletimi sağlanır.

Verimli soğuk hava girişi sistemi

Giriş filtresi
Giriş filtresinin verimliliği %99,5 kadar yüksektir ve 3 mikrondan fazla bir hassasiyete sahiptir. Giriş filtresi ve giriş valfi doğrudan bağlanır, bu da değiştirmeyi daha kolay hale getirir; Solenoid valfi ile entegre edilmiş giriş valfi, boru hattı bağlantılarını azaltır, sızıntı noktalarını en aza indirir, giriş direncini azaltır, emme verimliliğini artırır ve sıkıştırma verimliliğini artırır.
Yüksek filtrasyon performansına sahip verimli nano kaplamalı hava filtresi, 0,3um hedefliyor, bu da sıradan filtre malzemelerinin üç katından fazladır.

Bağımsız soğuk hava girişi kanalı
GDK, daha düşük bir giriş sıcaklığına, daha büyük hava hacmine, daha düşük basınç düşüşüne sahip ve ananın verimliliğini büyük ölçüde artıran, yeni tasarlanmış bir bağımsız soğuk hava girişi kanalı tasarladı.
Tüm makinenin egzoz sıcaklığını azaltın, boru hattının hizmet ömrünü uzatın ve soğutucunun performansını büyük ölçüde iyileştirin.

Soğutma sistemi

GDK serisi, yağ soğutucularının ve ara soğutucuların bağımsız bir düzenlemesini benimser. Geleneksel kaynaklı soğutucu düzenlemesine kıyasla, soğutma yağı ve sıkıştırılmış havanın farklı genleşme katsayıları nedeniyle kaynak dikişindeki termal gerilme konsantrasyonunun neden olduğu soğutucunun arızasını önler ve soğutucunun hizmet ömrünü uzatır. Soğutucuyu değiştirmek daha uygundur, müşterilerin kullanım ve bakım maliyetlerinden tasarruf sağlar.

• Yağ soğutma ve arka soğutma için bağımsız hava kanalı tasarımı - geleneksel paralel tasarım modunu alt üst ederek, yağ soğutma ve arka soğutmayı iki tarafa ayrı ayrı monte ederek, termal gerilme ve termal genleşmenin etkisini temel olarak ortadan kaldırır
• Yan montaj, üst montaja kıyasla, daha yüksek satış sonrası bakım verimliliğine sahiptir
• Hava kanalı tamamen bağımsızdır, çekirdek bileşenlerin istenen soğutma etkisini elde etmesini sağlarken fanın güç tüketimini azaltır
• Ünitenin iç bileşenlerinin arka hava kanalı aracılığıyla senkronize soğutulması, sadece soğutmakla kalmaz, aynı zamanda tüm makine için ses yalıtımı ve gürültü azaltma sağlar
• Geniş marjlı ara soğutucu,<10 º C CTD (hava soğutmalı ve su soğutmalı), 46 º C ortam sıcaklığında tüm makinenin normal çalışmasını sağlayarak, nispeten zorlu ortamlara uyum sağlayabilir

 CSoğutma fanı

• değişken hızlı kontrol

Fan, frekans konversiyon gücünü azaltmak için bir yıldız delta kontrol mantığı benimser. Ünitenin enerji verimliliğini artırarak ve soğutma performansını sağlayarak kontrol için üç fan birbirine bağlanır

• Eğimli montaj

Yağ soğutmalı fan, soğutma hava akışını sağlarken ünite alanından büyük ölçüde tasarruf ederek, soğutucunun üzerine çapraz olarak monte edilmiştir; Eğim açısı, daha iyi soğutma etkisi sağlamak için titiz FEA simülasyonundan geçmiştir

• Çekme tipi bakım

Soğutma fanı, bakım için alt kayar ray boyunca kaydırılabilir, bu da tek bir kişi tarafından kolayca çalıştırılabilir, fan satış sonrası servis verimliliğini büyük ölçüde artırır

• Emme soğutma fanı

Soğutucunun yüzeyindeki emme sıcaklığını azaltın, havayı soğutucunun yüzeyine eşit olarak dağıtın ve soğutma ve ısı transfer verimliliğini artırın; Üflemeli soğutma yöntemlerine kıyasla, emme soğutma ölü noktalara sahip değildir ve daha iyi bir soğutma etkisine sahiptir

Boru sistemi

• Kilit alanlardaki tüm bağlantı bileşenleri flor kauçuk O-ring uç yüzeyleri ile kapatılmıştır
• Sızıntı olasılığı neredeyse tamamen ortadan kaldırılır ve bağlantı sonsuz kez tekrarlanabilir
• Tipik kapalı bağlantılar için gerekli olan eksenel boşluğu ortadan kaldırır
• kimyasal direnç

O-ring contası, Amerikan Otomobil Üreticileri Birliği standartlarına göre yağ sızıntısını önleyen daha etkili bir sızdırmazlık yapısıdır. Tipik dişli bağlantı contalarına kıyasla, bu gelişmiş sızdırmazlık yöntemi eksenel boşluğu ortadan kaldırır, kurulumu kolaydır ve bağlantı parçaları sıkı sabitleme nedeniyle deforme olmaz, sızıntı önleme seviyesini temelden iyileştirir.
Tüm makine aynı flanş tasarımını benimser - savunmasız parçaları azaltır ve bakımı kolaylaştırır.
Yüksek sıcaklığa dayanıklı ünite bileşenleri - giriş solenoid valfleri, boru hatları, elektronik bileşenler vb. dahil olmak üzere, hepsi 100 º C'nin üzerinde yüksek sıcaklık dayanım standardını karşılar.

Yağ ve gaz ayırma sistemi

Yağ ayırma çekirdeği, çok katmanlı ve iki aşamalı takviyeli özel fiber malzemelerden yapılmış, özel olarak tasarlanmış bir katlama + sarma tipi yağ ayırma çekirdeğini benimser. Geniş bir ayırma alanına, yavaş akış hızına, mükemmel ayırma etkisine, uzun hizmet ömrüne ve 0,5 mikron hassasiyete sahiptir ve ünitenin egzoz yağ içeriğinin 3 ppm'den az olmasını sağlar.
İkincil dönüş borularının ayrı bakımına gerek kalmadan, ikincil dönüş boruları için yenilikçi entegre yağ ayırma çekirdek tasarımı, ünite yüksekliğini azaltır ve satış sonrası servis verimliliğini artırır.

Hava kompresörü IoT platformu iConn

iConn hava kompresörü IoT platformu, müşterilere sıkıştırılmış hava sistemlerinin gerçek zamanlı veri yönetimini gönül rahatlığıyla sağlamayı amaçlar, böylece ünite kararlılıklarını en üst düzeye çıkarır. Aynı zamanda, büyük verilerin içgörüleri ve analizi ile, Grundfos ve müşterilerin hizmetleri sürekli olarak optimize etmelerine ve üretim verimliliğini artırmalarına yardımcı olur.

Nesnelerin İnterneti platformunun bileşenleri şunları içerir:

• Donanım - Yeni makineler için, fabrikada standart olarak gömülü bir veri kutusu olan bir denetleyici sağlanabilir; Satış sonrası pazardaki mevcut üniteler için, ünite denetleyici bilgilerini bağlamak ve okumak için kenar cihazları kurulabilir
• İletişim - Verileri denetleyicilerden ve kenar cihazlardan 4G ağı üzerinden buluta aktarın
• Yazılım - hem web sürümleri hem de uygulamalar dahil olmak üzere, Grundfos'un dahili yönetim platformu ve son kullanıcılar tarafından kullanılan istemci platformu
• Teknik Destek Ekibi

Chinandenfu IoT Platformu iConn İşlevi

• Ünite çalışma parametre raporu ve raporlama işlevi
• Ünite çalışma durumu, arıza alarmları ve olay bildirimlerinin gerçek zamanlı veri tabanlı izlenmesi
• Tahmine dayalı analize dayalı sorun teşhisinin enerji tüketimi ve güvenilirlik teşhis analizi

 Uygulama alanı

• İmalat endüstrisi: otomobiller, mekanik işleme, enjeksiyon kalıplama, püskürtme vb.
• Gıda ve İlaç: Paketleme, Doldurma, Pnömatik Taşıma (işlem sonrası gerekli)
• Elektronik endüstrisi: SMT yüzeye montaj, hassas enstrüman imalatı
• Diğer: Madencilik, inşaat, tekstil vb.

Ürün işlevleri ve özellikleri

Paketleme ve Nakliye:

Ürün Ambalajı:
Mikro yağlı vidalı hava kompresörü, dış yüzeyinde ürün resmi ve teknik özellikleri basılı sağlam bir karton kutu içinde gelir. İçeride, ürün nakliye sırasında herhangi bir hasarı önlemek için köpük ekler ile güvenli bir şekilde paketlenmiştir.
Nakliye:
Standart nakliye süremiz 3-5 iş günüdür. Hızlandırılmış nakliye için lütfen müşteri hizmetleri ekibimizle iletişime geçin. UPS, FedEx ve USPS gibi güvenilir taşıyıcılar aracılığıyla gönderiyoruz ve size kolaylık sağlamak için bir takip numarası sağlıyoruz.

SSS:

S: Bu ürünün marka adı nedir?
A: Bu ürünün marka adı Aipu'dur.
S: Bu ürünün model numarası nedir?
A: Bu ürünün model numarası Mikro yağlı vidalı hava kompresörüdür.
S: Bu ürün nerede üretilmektedir?
A: Bu ürün Çin'de üretilmektedir.
S: Bu ürünün herhangi bir sertifikası var mı?
A: Evet, bu ürün ce.ul tarafından sertifikalandırılmıştır.
S: Bu ürün için minimum sipariş miktarı nedir?
A: Bu ürün için minimum sipariş miktarı 1 adettir.
S: Bu ürünün fiyatı pazarlık edilebilir mi?
A: Evet, bu ürünün fiyatı pazarlık edilebilir.
S: Bu ürünün paketleme detayları nedir?
A: Bu ürünün paketleme detayları konteynerdir.
S: Bu ürünün teslim süresi ne kadardır?
A: Bu ürünün teslim süresi 10 gündür.
S: Bu ürünün ödeme koşulları nelerdir?
A: Bu ürünün ödeme koşulları tt'dir.
S: Bu ürünün tedarik yeteneği nedir?
A: Bu ürünün tedarik yeteneği 10000t/y'dir.
