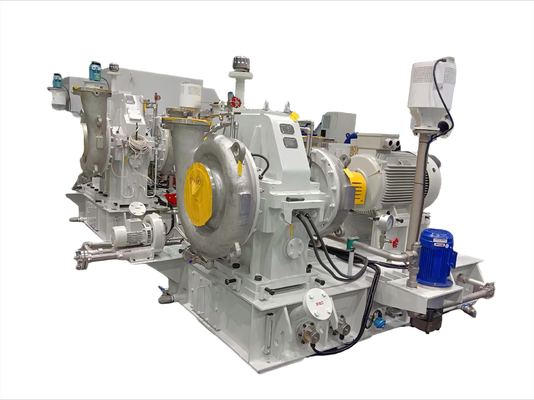

Özel tasarım ve enerji tasarrufu performansı Buhar kompresörleri için mekanik buhar geri basıncı

Ürün Özellikleri

Yüksek Verimlilikli Gelişmiş Sürücü Profili Özel Tasarım, Mükemmel Enerji tasarrufu performansı
Buhar kompresörünün performansı akış analizi teknolojisi ile tahmin edilir.Ve buhar kompresörünün adiabatik verimliliği yaklaşık% 85'e ulaşabilir..
Dönüştürücü, kullanıcının çalışma parametrelerine göre tasarlanmıştır, böylece kullanıcının gerektirdiği çalışma parametrelerinin dönüştürücü verimli alanında olmasını sağlar.Bu daha fazla enerji tasarrufu sağlar..

Geniş ayar aralığı, sabit vakum derecesi
Buharlama kapasitesi geniş ve iki modla ayarlanabilir: VFD, Buharlama Sıcaklığı; Buharlanma sorunundan etkili bir şekilde kaçınmak için artış karşıtı bir cihaz sağlanmıştır.

Kompakt Tasarım, Daha Az Parça
Genel olarak kaydırmalı yapı kabul edilir. Merkezi buhar kompresörü vücudu doğrudan dişli kutusu kılıfıyla bağlantılıdır.Yağ sistemi ve motor, yağ tankı olarak hizmet veren ortak taban üzerinde yerleştirilmiştir.Daha az ağırlık ve daha az ayak izi.

Düşük gürültü seviyesi
Spiral kafesinin ve impelerin gelişmiş tasarım teknolojisi ile ayrı gürültü ve geniş bant gürültüsü bastırılır ve aerodinamik gürültünün aktif kontrolü gerçekleştirilir.Daha kolay çürür..

Daha az aşınmış parçalar, kolay montaj ve bakım
Daha az aşınmış parçalar, daha az site bakımı, kolay ve hızlı kurulum.

Yüksek zeka derecesi
rulmanın titreşimi, sıcaklık, giriş ve çıkış basıncı, sıcaklık, artış karşıtı kontrol, başlama-durma kilitleme koruması, hata alarmı, yağlama yağı basıncı,yağ sıcaklığı ve bir dizi izleme ve kontrol sistemi PLC tarafından kontrol edilir, ve " Zhanggu Cloud * akıllı bulut platformu gerçek zamanlı iletim, kullanıcılar gerçek zamanlı ekipmanın çalıştırma durumunu proje mühendisi ile izleyebilir.

 Ana yapı

İndirici
Yüksek verimlilikli döngü, üç boyutlu akış teorisine göre tasarlanmıştır ve sıkı hassaslıklı işlenmeden sonra statik ve statik denge ile kalibre edilir ve 1.Rütbeli hızın 15 katı direksiyon gücünü sağlar.Buhar kompresörünün farklı çalışma koşullarının gereksinimlerini karşılamak için, döngü malzemesi titanyum, dupleks paslanmaz çelik ve diğer malzemeler olabilir.

Volute Kaplama
Dairesel kesim volute kullanılarak, volute duvar profili, hava akışı hareketinin yasasına uygun olarak log spiral çizgileri olarak tasarlanmıştır.Küçük titreşim.Volut kabuk malzemesi 304.316L olabilir.2205Farklı çalışma koşullarına göre paslanmaz çelik.

Yüksek hızlı rotor
Yüksek hızlı rotor, rotör, yüksek hızlı dişli ve yüksek hızlı şafttan oluşur.İmpeller ve yüksek hızlı şaftı çubukla birleştirilir ve tork son yüzey iğnesi veya dişi ile aktarılır.Dinamik dengeleme testi uluslararası standartlara uygun ve hassasiyet G1 derecesine ulaşabilir böylece işlem sorunsuz ve güvenilir olur.

Donanım
Hızlandırma dişli çifti, yüksek hızdaki istikrarlı işleyişi sürdürmek için dişli tekerleğinin ve pininin yüzeyi öğütme ve nitrit sertleştirme işleminden geçer.Düşük titreşim ve düşük gürültü Hayat süresi 20 yıl olabilir.

Yükleme
Yüksek hızlı asmanın desteği, birçok esnek banttan oluşur, eğimli bant günlük rulmanı kullanır.Titreşme karşıtı performansları ve yük ve hız değişimine göre otomatik olarak ayarlama yeteneği hem mükemmeldir..

Yağlama Sistemi

Yağ deposu ve boru hattından oluşan yağlama sistemi, bir petrol deposu olarak da kullanılır.Dondurma tipi elektrikli ısıtıcı ve sıcaklık kontrol anahtarı her ikisi de yağ deposuna dahil edilmiştir.Yağlama boruları: ana yağ pompası, yardımcı yağ pompası, binoküler filtre ve ısı değiştiricisinden oluşur.Ana yağ pompası düşük hızlı vites tarafından çalıştırılır ve üniteler normal şekilde çalışırken belirli bir basınçla vitese ve rulmana ön yağlama sağlar.Elektrikli pompa, birimlerin çalıştırılmasından önce ön yağlamayı sağlayacak ve acil durum ve duraklama süresi altında yağ basıncını aynı şekilde tutacaktır.Elektrik pompası ayrıca stand-by petrol pompası rolünü oynar.Çift silindirli petrol filtresi yüksek hassastır. Filtre üzerindeki basınç farkı alarm cihazı da donanımlıdır.

Mürekkep balığı
Çalışma koşullarının gereksinimlerine göre, buhar kompresörü için çeşitli mühürleme seçenekleri mevcuttur. Standart seçenekler: buhar temizleme ile labirent mühürleme,Buhar temizleme ile karbon halka mühürleme.Kuru gaz mühürü vb.

Damp Şarj Cihazı
Sıfırlama Buhar Şarj Cihazı, negatif basınç veya normal çalışma durumu buhar kompresörü için kullanılır, aşırı ısınmış buharı kompresöre hava sızıntısını önlemek için şaft mühürüne şarj eder.Buhar yükleme cihazı buhar basıncı indirme valf içerir, basınç algılama cihazı, paslanmaz çelik filtresi vb. Pozitif basınç koşullarında buhar kompresörleri için,Basınç azaltma yöntemleri, örneğin patlama veya buhar çekimi, açık buharın vitese kutusuna girmesini önlemek için genellikle kullanılır., bu da yağlama yağının emülsifikasyonuna neden olur.

Aşırı ısıtıcı su püskürtme cihazı
Halkalı olarak dağıtılmış çoklu yüksek basınçlı atomlaştırma nozelleri, borudaki su sisinin dağılımı eşitliğini iyileştirir ve atomlaştırma verimliliğini arttırır.Bireysel bir nozzle engellendiğinde veya diğer anormal koşullar, kalan nozzles hala yeterli püskürtme hacmi sağlayabilir. giriş paslanmaz çelik basınç indirme valfi (manual veya otomatik seçenek) ve filtre ile donatılmıştır.

Çözem tankı
Blower biriminden üretilen sıvı suyu toplamak ve boşaltmak için kullanılır. Gerçek gereksinimlere göre negatif basınç, normal basınç veya pozitif basınç üç modu tasarlanabilir.Tank gövdesi giriş valfi ile donatılmıştır (manual veya otomatik seçenek), görüş camı, sıvı seviyesi ölçer (yerel veya uzaktan aktarma) ve drenaj valfi vb. aksesuarlar.Otomatik drenaj valfi veya drenaj pompası (sıfır basınç durumu) ve uzaktan aktarımlı sıvı seviye ölçerine sahipse, otomatik drenaj, sıvı seviyesinin gerçek zamanlı izlenmesi, anormal alarm ve diğer işlevler gerçekleştirilebilir.

Senkron Motorlar ve Sürücüler

Motor
GB30253-2013 standardının enerji verimliliği 1. sınıfını karşılayan yüksek verimlilikte kalıcı mıknatıslı senkroniz motoru kullanmanızı öneririz.Asinkron motorlardan %4-6 daha yüksek.Basit yapı, daha küçük boyut, daha az gürültü, daha iyi enerji tasarrufu performansı.

İzleme ve Kontrol Sistemi

İzleme ve kontrol sistemi yüksek hızlı santrifüjlenmiş solucanın çalışmasını korumak için tasarlanmıştır.Ek pompa otomatik olarak başlıyor ve yağ basıncına göre durdu., yüksek yatak sıcaklığı ve titreşimden korunma. yağ tedarik boru hattında yağ basıncı sensörleri, yağ soğutucularının ardından yağ sıcaklığı sensörleri,Yüksek hızlı kaydırma rulmanlarında sıcaklık sensörleri ve titreşim sensörleri Giriş ve çıkış boru hattı, hava sıcaklığını ve basıncını ölçmek için birincil ve ikincil metre ve verici ile donatılmıştır.Güvenliği sağlamak için., solucanın istikrarlı ve güvenilir çalışması.

Modern endüstriyel ortamların taleplerini karşılayan verimli, güvenilir ve sessiz bir buhar yönetimi çözümü için buhar kompresörlerini seçin.

Ürün Boyut Veri Tablosu

Not: Yukarıdaki tasarım parametre aralığı yalnızca referans içindir. Bu aralığın dışında olanlar için, ayrıntılar için lütfen şirketimize danışın.

Performans Özellikleri

Yüksek sıcaklığa uyumluluk:Yüksek sıcaklıklı basınç gerektiren endüstriyel uygulamalar için yüksek sıcaklıklı buharları işleyebilen.

Merkezi kaçak kompresör tasarımı: Yüksek verimlilik ve sıkıştırma kapasitesi için merkezi kaçak tasarımı.

Istikrarlı çalışma:Uzun süreli çalışma süresince istikrarlı performans ve yüksek verimliliği sağlamak için tasarlanmıştır.

Sıvışmaya ve korozyona dayanıklı:Sert çalışma ortamlarına dayanabilmek için yüksek sıcaklık ve korozyona dayanıklı malzemelerle üretilmiştir.

Enerji tasarrufu ve çevre koruması: Çevre standartlarına uymak ve enerji tüketimini azaltmak için gelişmiş enerji tasarrufu teknolojisini benimsemek.

Güvenilirlik:Uzun süreli güvenilirlik ve güvenlik göz önüne alınarak tasarlanmıştır, bakım gereksinimini azaltır.

Akıllı kontrol:Kompresörün çalışma durumunu izlemek ve düzenlemek ve çalışma verimliliğini artırmak için gelişmiş akıllı kontrol sistemi ile donatılmıştır.

Birinci sınıf ince üretim ve test üssü

Laboratuvarlar, Ar-Ge binaları, işleme atölyeleri vb. inşa ettik.
